一，主要特性：

調整型流量計是一種新型的差壓式流量計，它繼承了傳統差壓流量計結構簡單、安全、便于檢修維護的優點，同時對基于中心的開孔的傳統節流裝置進行了較大的改進，在流體力學方程的基礎上，將節流裝置進行四孔等效均勻?qū)ΨQ分布，孔徑比及孔的分布通過大量試驗數據以獲得較佳測量效果。調整型流量計的操作原理同其它類型的差壓流量計的工作原理相同，但調整型流量計是在節流元件上開具四個等徑的節流孔，孔的分布基于多年的實驗數據，均布的節流孔將流速曲線重塑，并在節流件的下游可形成低壓區。管道上游的正壓同經節流件節流后下游的負壓之間有壓差，將正、負壓用取壓口取出，通過測量兩個取壓口之間的差壓值，根據伯努力方程可計算出管道中介質的流量。由于節流件可對所測介質的流速曲線進行優化，因此測量精度高，對儀表上、下游的直管段要求低。

二、流量計組成

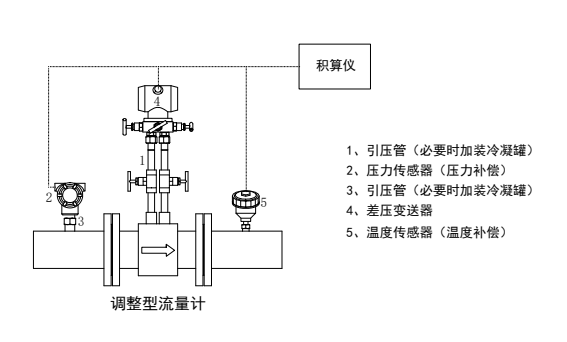

CRT調整型流量計分兩種結構——一體式和分體式。一體式由一次阻流（傳感）元件、變送器和閥組組成，分體式除上述部件外還增加了引壓管線。

三、工作原理

調整型流量計是一種差壓型流量儀表，迄今為止以差壓原理設計的流量儀表已經有一百多年的應用歷史了。差壓原理就是基于密封管道中的能量轉換原理，也就是說對穩定流體，流量同管道中介質流速的平方根成正比。我們知道，當速度增加時壓力會降低，當介質接近節流件時，其壓力為 P1，在介質通過節流區時，由于介質流通面積減小，流速會增加，壓力降低為 P2，P1 和 P2 都通過流量計的取壓口接到差壓變送器上，流量變化時，流量計的兩個取壓口之間的差壓值會增大或縮小。流量相同時，若節流面積大，則產生的差壓值也大。

Q：體積流量

d：開孔直徑

c：流出系數

ε：氣體壓縮系數

β：等效孔徑比

ρ：流體密度   ΔP=差壓值

四、主要優勢

1、精度高、重復性好調整型流量計精度可達測量值的±0.5%，校準精度可達±0.25%，重復性優于 0.1%。調整流量計整流結構設計，使流體通過節流件后形成細小且對稱分布的渦流，這些等效均勻分布的小渦流使輸出的差壓信號穩定，而且能使流體在差壓值很小的情況仍能保持較高測量精度，因而測量精度高，重復性好。

2、 直管段要求低調整型流量計的多孔均流設計，可以對上游流體的流速曲線重新分布，使其接近理想流體，使儀表在惡劣的條件下獲得較高的測量精度，多數情況下建議安裝時在前后留 2D 直管段可達成測量要求。

3、耐磨損，長期穩定性好調整流量計的四孔采用數控加工中心方式組合加工，節流件無銳角尖口，節流件不宜磨損，因而耐磨性好，長期穩定性高。

4、可測量雙向流量及變送器的冗余輸出由于平衡流量計結構設計為幾何對稱式結構，因而可以用單臺流量計實現雙向流體的測量，另由于其圓周方向同樣為幾何對稱結構，因而用一臺流量計可以實現 3 路差壓信號輸出，達成 ESD 系統中需要三取二投法時對變送器的冗余需要。

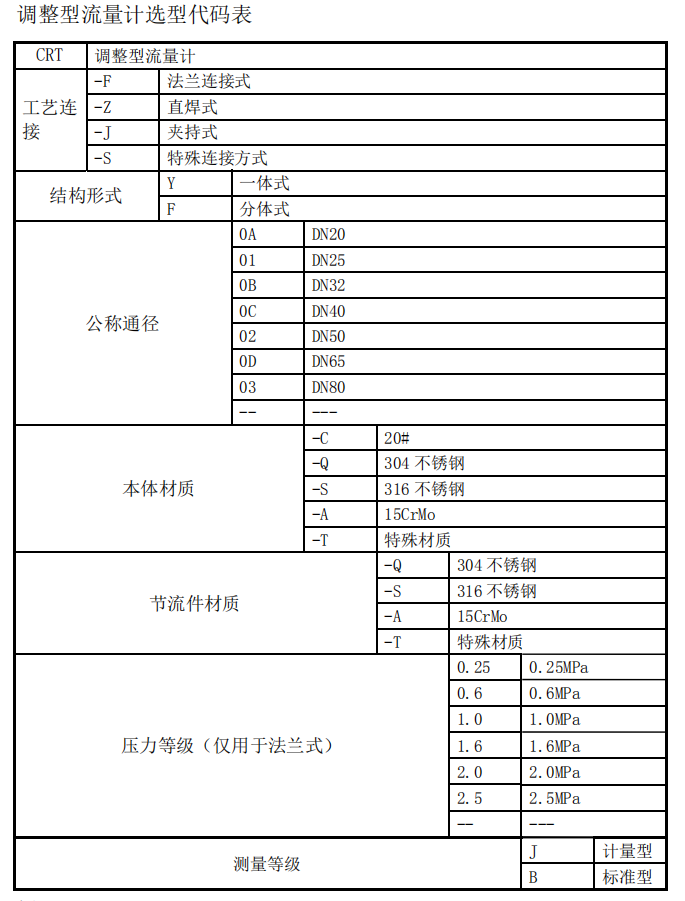

例：CR T -F Y 04-C -Q 1.6 J 調整型流量計，一體式法蘭連接，公稱通徑為DN100，本體材質為 20#，節流件材質為304，壓力等級 1.6MPa，計量型。以上就是調整型流量計的產品介紹。
