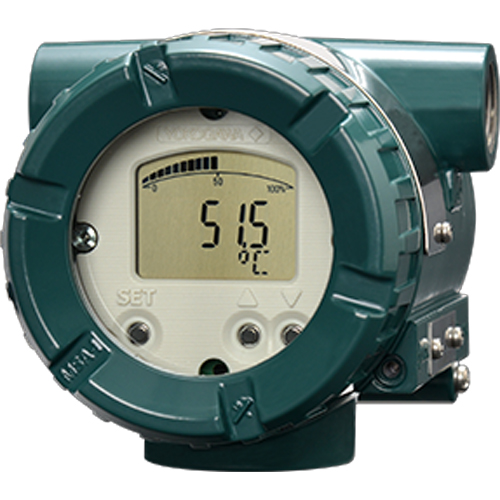

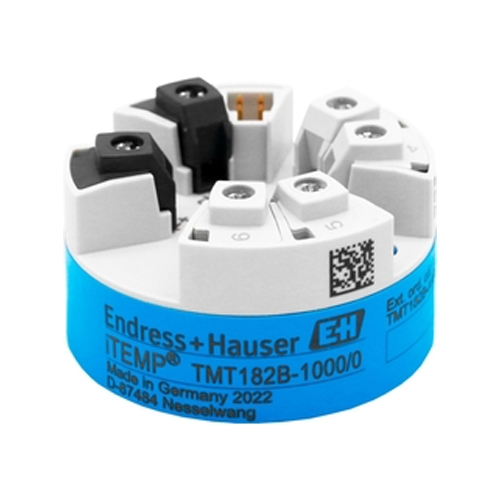

溫度變送器作為工業溫度測量系統中的關鍵設備，能將熱電偶或熱電阻（RTD）等傳感器采集的溫度信號，轉換為標準化的 4-20mA 電信號，以便遠距離傳輸和控制系統識別。正確的接線不僅是保證測量精度的基礎，更是設備長期穩定運行的前提。下面從接線前的準備到后期維護，詳細介紹溫度變送器的接線要點和操作規范。
接線前的準備工作
在動手接線前，做好充分準備能有效避免后期故障。首先要確認電壓兼容性，多數溫度變送器的輸入電壓為 24V DC，需確保供電電源的輸出電壓符合這一規格，過高或過低的電壓都可能導致設備損壞或測量異常?？梢杂萌f用表測量電源輸出，驗證電壓是否在設備允許的范圍內。
其次要檢查傳感器類型兼容性。溫度變送器需與所連接的傳感器類型匹配，比如 RTD 傳感器和熱電偶的信號特性不同，對應的變送器內部電路設計也有差異。同時要明確傳感器的接線方式是 2 線制、3 線制還是 4 線制，錯誤的匹配會直接導致測量失敗。例如 3 線制 RTD 通過第三根導線補償線路電阻，若誤接為 2 線制，可能會因?qū)Ь€電阻影響測量精度。
準備合適的工具也很重要，螺絲刀、剝線鉗需選用與端子匹配的規格，避免損壞端子或螺絲；萬用表用于檢測電壓、電流和線路通斷；過程校準器則可在接線后驗證輸出信號是否準確。這些工具的準備能讓接線過程更順暢，也便于及時排查問題。
常見的接線配置方式
溫度變送器的接線配置主要有雙線制和三線制兩種，需根據設備設計和應用場景選擇。
雙線制是工業中常用的配置方式，電源和信號輸出共用兩根導線。這種方式簡潔高效，尤其適用于 4-20mA 環路供電的變送器，整個回路中電流的變化既傳遞了信號，又為變送器提供了工作電源。接線時只需將兩根導線分別連接到變送器的正負極端子，再接入電源和接收設備，無需額外布線，適合遠距離傳輸場景。
三線制則多用于對精度要求較高的 RTD 傳感器。在這種配置中，第三根導線專門用于補償導線電阻帶來的誤差。當傳感器與變送器之間距離較遠時，導線本身的電阻會影響測量結果，第三根導線能將這部分電阻反饋給變送器，通過內部電路抵消其影響，從而提高測量精度。接線時需注意區分三根導線的功能，通常廠家會在手冊中明確標注各個端子對應的導線，需嚴格按標識連接。
接線步驟與操作規范
接線過程需遵循規范步驟，確保連接準確可靠。首先要識別端子功能，變送器外殼或手冊上通常會標注各端子的用途，比如 “+” 代表電源正極，“-” 代表電源負極或接地，還有專門的信號輸出端子（部分設備的電源與信號端子共用）。接線前需再次核對端子標識，避免接錯。
連接時要注意極性正確，電源的正負極需與變送器的對應端子準確連接，反接可能導致設備無法工作，甚至燒毀內部電路。剝線時要控制剝線長度，通常露出 3-5 毫米的線芯即可，過長可能導致線芯接觸短路，過短則可能接觸不良。擰緊緊固螺絲時力度要適中，過松會導致接觸電阻過大，過緊可能損壞端子或線芯。
固定電纜也很關鍵，可用電纜扎帶將導線整齊固定，避免導線松動或受到機械拉扯。尤其在振動環境中，松散的導線可能因頻繁晃動導致連接點磨損或脫落，影響設備穩定性。同時要確保導線沒有暴露的金屬部分，防止意外短路或觸電風險。
屏蔽與接地的注意事項
在工業環境中，電氣噪聲和電磁干擾（EMI）是影響測量精度的常見因素，合理的屏蔽與接地能有效減少這些干擾。建議使用屏蔽電纜連接傳感器與變送器，屏蔽層能阻擋外界電磁信號的侵入。屏蔽層的接地需遵循 “單端接地” 原則，通常在信號接收設備一端接地，避免兩端同時接地形成接地回路 —— 接地回路中產生的微弱電流會干擾信號傳輸，導致測量值波動。
變送器和傳感器的本體也需要充分接地，接地不僅能降低電氣噪聲，還能保障設備和操作人員的安全。接地電阻應符合設備要求，通常建議小于 10 歐姆，可通過接地電阻測試儀檢測接地效果。在多設備共存的系統中，需確保所有設備的接地端連接到同一接地網，避免不同接地電位產生干擾。
布線與環境要求
信號線與電源線的布線需分開進行，避免平行鋪設。電源線傳輸?shù)慕涣麟姇?huì)產生交變磁場，若與信號線平行，可能通過電磁感應干擾信號。若必須交叉，應采用直角交叉方式，最大程度減少磁場耦合。在布線路徑上，要遠離大型電機、變壓器等強電磁干擾源，這些設備運行時產生的強磁場會嚴重影響信號質量。
變送器的安裝位置也會影響其性能和接線穩定性。應選擇通風良好、干燥的環境，遠離高溫、潮濕和腐蝕性氣體 —— 高溫會加速電子元件老化，潮濕可能導致端子腐蝕，腐蝕性氣體則會損壞設備外殼和內部電路。安裝時要確保變送器固定牢固，避免因振動導致接線端子松動或?qū)Ь€疲勞斷裂。此外，導線的走向應盡量避免彎曲和拉扯，減少對連接點的機械應力。
測試與維護要點
接線完成后，需進行全面測試和調試，確保設備正常工作。首先進行目視檢查，確認所有端子連接牢固，沒有松動或脫落的導線，線芯沒有外露或短路情況。接通電源后，觀察變送器是否有異常現象，如指示燈不亮、發熱異常等，若有則需立即斷電檢查。
使用萬用表或過程校準器測量輸出信號，驗證 4-20mA 電流是否與實際溫度對應。例如，在常溫下，若傳感器測量的溫度對應 12mA 電流輸出，而實際測量值偏差較大，則可能是接線錯誤或傳感器匹配問題，需重新檢查接線和傳感器類型。
定期維護能延長變送器的使用壽命。建議每季度檢查一次接線端子，清理表面的灰塵和氧化層，緊固松動的螺絲。若發現端子有腐蝕跡象，需及時用細砂紙打磨或更換端子，防止接觸不良。對于信號波動的情況，應檢查屏蔽層接地是否良好，是否存在接地回路或電磁干擾源，必要時重新布置電纜或增加屏蔽措施。
正確的接線是溫度變送器發揮性能的基礎，從前期準備到后期維護，每個環節都需認真對待。合理的配置、規范的操作、有效的屏蔽與接地，能最大限度減少干擾，保證測量精度；而定期的檢查與維護，則能及時發現潛在問題，避免突發故障。遵循這些指南，不僅能確保溫度變送器的穩定運行，還能為工業生產的安全高效提供可靠的溫度數據支持。
